Comment créer une arrivée d'air et pourquoi ?




On ne vous apprend rien en disant qu’Il faut, depuis toujours, de l’air pour pouvoir brûler du bois. Mais savez-vous à quel point ?!
Pour brûler un kilo de bois sec, il faut environ 9 à 15 m3 d’air. C’est l’oxygène qui est dans l’air qui permet la combustion.

Cet air est indispensable au bon fonctionnement de notre appareil pour assurer de bonnes performances mais aussi pour assurer la sécurité des utilisateurs.
Effectivement, toute combustion nécessite un apport d’oxygène et c’est le mélange combustible (bois ou granulé)  + air (oxygène) qui permet cette combustion. C’est exactement ce qui se passe dans nos appareils, qu’ils soient à buches ou à granulés.

Remarques :
- Amenée d'air, air comburant, arrivée d'air... c’est la même chose, on parle bien de l’air nécessaire à la combustion.
- Ne pas confondre avec l’air de convection qui est simplement  la circulation de l’air réchauffé, généré par le poêle, et diffusé dans la pièce.



Petite expérience que vous avez tous réalisée un jour :
Il suffit de recouvrir une bougie pour quelle s’éteigne.
C’est tout simplement parce qu’il n’y a plus d’air pour maintenir la combustion…
Et c'est ce qu'on veut éviter si on veut que notre appareil de chauffage fasse son boulot : nous réchauffer !
Il faut donc de l'air et beaucoup pour que votre appareil fonctionne.



L’apport d’air est  indispensable et donc règlementé


Cette amenée d’air est tellement importante pour l'utilisation d'un poêle, qu’il y a un décret qui décrit les modalités pour garantir sa bonne exécution et son efficacité. Ce décret du 23/02/2009 prend en compte le type d’appareil, sa puissance, l’environnement dans lequel il est installé et la présence d’autres éléments pouvant perturber le bon fonctionnement de l’appareil.


Cette réglementation est là pour nous protéger, elle est  basée sur les nombreux retours d’expériences et autres expertises. Je vous encourage à lire ce décret. N’oublions pas que nous installons notre appareil très souvent dans la pièce à vivre, séjour,  salon etc. et non pas dans un local dédié de type chaufferie, équipé de ces ventilations spécifiques.
Vous trouverez dans ce décret les sections d’entrée d’air, synthétisées dans 2 tableaux, en fonction du type d’appareil que vous installez.  On insiste : lisez-le, mais on résume l'essentiel plus loin.



Le principe de fonctionnement d’un poêle.


C’est un peu simpliste de l’écrire de cette façon, mais pour qu’il y ait de l’air qui entre dans l’appareil, il faut que la fumée, issue de la combustion, en sorte. Cette fumée est véhiculée par le conduit de fumée. En clair, c’est le tirage naturel du conduit de fumée, qui « aspire » les fumées et de ce fait, fait entrer l’air frais nécessaire dans la chambre de combustion.

Ce cycle de fonctionnement se fait naturellement sans aucune assistance mécanique ou électrique.



Amenée d’air directe ou indirecte ?


Il faut distinguer deux familles d’appareils :


Les appareils qui prélèvent l’air de combustion dans la pièce.


Cette famille d’appareil ne dispose pas de système de connexion en air de combustion direct raccordable sur la chambre de combustion. On parle d'arrivée INDIRECTE.
L’amenée d’air reste indispensable et doit déboucher dans la pièce où est installé l’appareil. Cette arrivée d’air doit être spécifique et dédiée à l’appareil. C’est en fait un orifice aménagé directement en partie basse dans le mur donnant sur l’extérieur qui sera équipé d’une grille calibrée.
La surface de cette section est indiquée dans la notice de l'appareil et/ou dans le décret du 23/02/2009. Voir paragraphe suivant

Attention également à la coexistence avec d’autres appareils (type hotte de cuisine sans recyclage et VMC hygro):
même en présence d’une amenée d’air conforme, des disfonctionnements peuvent se produire. Voir chapitre plus bas.

Exemple : Il est interdit d’installer un poêle à bois ou granulé, qui prend l’air dans la pièce en présence d’une hotte aspirante qui n’est pas à recyclage, elle risquerait d’inverser le tirage naturel du conduit de fumée et d’aspirer les fumées, donc du monoxyde de carbone, dans la pièce…(décret du 23/02/2009)



Quelle section d'amenée d'air indirecte ?


La surface de cette section dépend du type d'appareil, de sa puissance, du diamètre du conduit.
  • Pour un poêle (bois ou granulés) de puissance inférieure à 25 KW avec une arrivée d'air non connectée au poêle (dite "indirecte"), l'arrêté CO de 2009 exige une surface utile de 50 cm2 (soit un trou de 8 cm de diamètre sans grille ou une grille de 10x10cm si cette derniere obstrue partiellement l'arrivée d'air - on estime en effet qu'une grille de 100cm2 laissera effectivement passer de l'air sur 50 cm2 "utiles")
  • Pour un poêle (bois ou granulés) connecté directement à une arrivée d'air extérieure, il faut respecter les exigences du fabricant qui sont indiquées dans la notice de l'appareil
  • Pour un insert fonctionnant porte fermée, elle devra faire :
    *  1/4 de la section du conduit de fumée avec un minimum de 50 cm2 utiles si l'appareil a une puissance de moins de 8KW,
    * 70 cm2 utiles pour une puissance entre 8 et 16 KW (soit une arrivée d'air de 10 cm de diamètre),
    * 100 cm2 utiles pour une puissance de plus de 16 KW (soit une arrivée d'air de 12cm de diamètre).
  • Pour une cheminée ouverte ou une cheminée type insert pouvant fonctionner porte ouverte, la section correspondra au 1/4 de la section du conduit avec un minimum de 200 cm2 (soit une arrivée d'air de 16cm de diamètre).

Attention :
- Les grilles sont souvent maillées ce qui limite le passage d'air réel. Du coup si vous utilisez une grille maillée, sa surface réelle (visible) doit être le double de la section minimale obligatoire (il faut une grille de 10x10 cm soit 100 cm2  de surface pour avoir l'équivalent d'une arrivée d'air effective de 50cm2).
- On ne prend jamais en compte les aérations des fénêtres. Ce type d'arrivée sert à aérer la maison, il ne doit pas servir au bon fonctionnement du poêle.


Où créer l'arrivée d'air indirecte ?


La grille doit être le plus proche possible de l'appareil.
On la mettra au niveau du sol, pas trop bas, disons entre 10 et 30 cm de hauteur mais il n'y a pas de règle précise, juste du bon sens.
On évitera de mettre l'arrivée d'air en hauteur sinon cela risque de se transformer en une sortie d'air chaud...

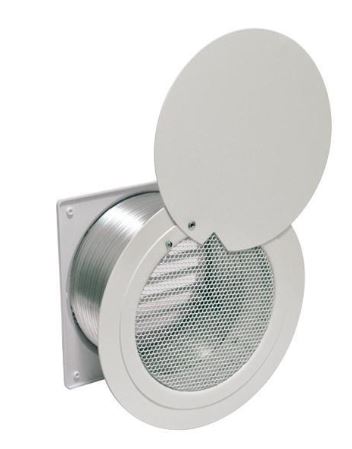

A noter : Les grilles indirectes (prélevant l'air dans la pièce) doivent être obstruables (pour être fermées quand l'appareil ne fonctionne pas).




Cas d'une hotte de cuisine et d'une VMC


Si votre maison dispose d'une hotte de cuisine ou d'une VMC, il faut savoir que le tirage de ces appareils est supérieur au tirage d'un poêle. Donc lorsqu'un tel appareil fonctionne, il va prendre l'air de la maison, l'appreil fonctionnera mal et il y a même un risque que les gaz et fumées ne s'échappent plus dans le conduit...pour s'inviter dans votre habitation.
Attention DANGER !


Cas d'une hotte de cuisine ou d'une VMC à recyclage


Ici pas de souci, votre appareil prend l'air de l'habitat et le renvoie dans l'habitat. Il ne met donc pas votre maison en "dépression".


Cas d'une hotte de cuisine aspirante ou d'une VMC hygro


Ces 2 types d'appareils prèlevent de l'air dans la maison (sauf à de rares exceptions près), ils mettent donc votre maison en "depression" et il y alors un risque de refoulement des fumées de votre appareil de chauffage !

- Pour la hotte aspirante (avec extraction d'air vers l'extérieur), il faudra vérifier que l'appareil ne crée pas de refoulement. Le mieux est de prévoir une arrivée d'air directe. Si on ne peut pas mettre une arrivée d'air directe (voir paragraphe suivant), on évitera d''utliser la hotte quand l'appareil de chauffage au bois fonctionne. On peut aussi prévoir une surface d'arrivée d'air supérieure à la norme pour augmenter l'apport d'air comburant.

- Pour la VMC hygro, la dépression risque d'etre forte. Une arrivée d'air directe (amenant l'air de l'exterieur ou d'un vide sanitaire) est OBLIGATOIRE !
(voir paragraphe suivant)


Cas de l'installation d'une hotte/VMC dans une maison avec un poêle


Si vous devez ajouter une hotte aspirante ou une VMC hygro dans une maison disposant d'un poêle prélevant de l'air dans l'habitat, la personne en charge de cette installation devra obligaoirement vérifier que le nouvel appareil ne crée par de refoulement quand le poêle fonctionne. Probablement elle devra agrandir le diamètre de l'arrivée d'air existante ou bien créer une arrivée d'air existante specifique au nouvel appareil.



Les appareils qui prélèvent l’air directement à l’extérieur par l’intermédiaire d’une gaine raccordée à la chambre de combustion.


- Vous avez une maison RT2012 ou BBC...il faudra une arrivée d'air directe (et un poêle adapté)

- Vous avez une VMC hygro...il faudra une arrivée d'air directe (et un poêle adapté)

- Vous avez un poêle disposant d’un système d'arrivée d'air connectant la chambre de combustion à l'extérieur ... essayez de profiter de cette option en installant une gaine d'arrivée d'air directe ( même si vous n'avez pas de maison RT2021, BBC, de hotte aspirante ou de VMC hygro) car cela génère du confort.

Le dispositif en attente sur l’appareil est en général une petite buse placée en partie inférieure, qu’il suffira de raccorder à l’aide d’une gaine. Vous trouvez sur ce site des kits d'arrivée d'air.

C’est vraiment ce type d'appareil qui faut privilégier car cela évite l’inconfort d’une amenée d’air directe dans la pièce (risque de sensation de courant d'air frais). D'ailleurs la plupart des appareils de chauffage au bois actuellement sur le marché, proposent cette option qui est en adéquation avec nos habitations de plus en plus étanches  à l’air. Ces appareils fonctionnent de façon indépendante du volume dans lequel ils sont installés et c’est l’idéal.



Comment créer l'arrivée d'air directe ?


- On essaiera de positionner la prise d'air à l'extérieur du côté des vents dominants (à l'Ouest le plus souvent, au Nord dans le Rhône).

- Le diamètre de l'arrivée d'air dépend de l'appareil (et de la quantité de bois et d'Oxygène qu'il brûle). Il sera indiqué dans la notice de l'appareil.

- S'il y a une grande distance entre la grille extérieure et votre appareil de chauffage (ou s'il y a des virages), prévoyez un diamètre supérieur à ce qui est demandé.

- Préférez un conduit lisse et incombustible. Un conduit flexible ralentit le passage de l'air et peut nécessiter un diamètre supérieur à celui qui est demandé.

- En cas de prélèvement de l'air dans un vide sanitaire, dirigez vous vers cet article

- Enfin la grille devra être démontable afin de nettoyer le conduit et s'assurer que l'air passe correctement.






En conclusion:


L'arrivée d'air frais est obligatoire. Raccordable en air ou pas, la notice d’installation de votre poêle vous donne toutes les informations concernant l'arrivée d'air. Ces préconisations sont à respecter. Les fabricants les ont élaborées pour être en adéquation avec le décret du 23/02/2009.

Pour plus de details :
- voir nos articles sur l'installation d'un poele à bois incluant la notion d'arrivée d'air pour un poele à bois



COMMENTAIRE(S) :

Cyril (71700) le 23/09 :

Isabelle
POur vous repondre, si le conduit a ete gainé, il a du etre nettoye avant (obligatoire) et donc il ne devrait pas y avoir de bistre et donc d'odeur. Par contre l'air va avoir du mal a descendre car le conduit gainé va chauffer l'air donc a distance je ne peux pas dire si c une bonne idee. Une arrivee d'air direct serait preferable si c possible.
Isabelle (71700) le 20/09 :

Bonjour, je dois faire faire une arrivée d'air l'installateur me propose de la créer dans le conduit de cheminée existant qui est gainé pour le poele je me demande si l'air issu de du conduit de cheminée va sentir le bistre d'autant plus que dans toute mes consultations on perce le mur et on ne se branche pas dans la cheminée merci pour votre avis qui me sera précieux cordialement Isabelle
christophe (31460) le 27/11 :

mon arrivée d'air est a 4metres de mon poele a buches,en sachant que mon poele fonctionne apparement tres bien
Frank (79) le 20/02 :

Bonjour,
je possède un baliutra 24,de temps en temps,il marque "manque allumage",un rapport avec l'amenée d'air frais sachant que ma chaudière est dans une pièce de 9m2 pour 2 mètre de hauteur
Cordialement
Cyril (58) le 12/01 :

Simone,
C'est le tirage dans les conduits qui sert de "moteur" et oblige les fumées a sortir. En faisant cela il fait un appel d'air dans le poele qui genere une arrivee d'air frais. ALors je ne crois pas qu'1 arrivee d'air direct changera SI vous avez deja une arrivee d'air indirecte existante.
Paula, c'est un poele sans electricité ? Si c 'est le cas il faut un bon tirage ! voir l'installateur
simone (58) le 07/01 :

poele à granulés oliger paula. chauffe peu et à une mauvaise conbustion.peut on faire
une arrivée d'air en direct ?
DANIEL (83) le 22/03 :

je cherche un ventilateur pour attiser l'arrivée d' air qui vient de l'extérieur
Cyril (44) le 06/01 :

Jean Claude
J'ai demande a un fabricant et il confirme que tous les poeles a granules electrifies ont un extracteur de fumée . Les conduits sont petits , il y a une enorme retenue d'air, l'extracteur vient compenser cela, la combustion genere ensuite la depression necessaire (10/12 Pa)
jean claude (17) le 30/12 :

bonjour tout cela veux t il dire que l extraction des fumées de tout les poeles à granulés, connectés au réseau électrique, est toujours assurée par un ventilateur y compris ceux à sortie par le dessus? merci pour cette précision...
Cyril (44) le 25/06 :

Bonjour Pradal
A la sortie, au niveau du conduit de raccordement, en mesurant avec un déprimomètre un pour une valeur de tirage generalement comprise entre -10 et -15 Pa (Pascal).
pradal (11) le 22/06 :

bonjour, aprés lecture ci dessus; ou mesure t'on le tirage ? a l'entrée d'air frais ou a la sortie des fumées ;peut t'on louér ce matériel contre caution??????je m'installe un poele invicta altara+ a la place d'une cassette trop gourmande !!!!!cordialement P J
