L'arrivée d’air pour les poêles à granulés


La combustion de 1 kg de bois sec nécessite de 9 à 15 m3 d'air, oui 9 à 15 m3 !

C'est pourquoi la pose d'un appareil de chauffage au bois implique obligatoirement la création d'une arrivée d'air dans la pièce où se trouve l'appareil afin de l'alimenter en air comburant. C'est une obligation.

 En plus du caractère réglementaire, cet aménagement à un caractère crucial pour les poêles à granulés :
 Si l’arrivée d’air frais est , même momentanément insuffisante, le granulé va s’accumuler dans la chambre de combustion, puisque son débit, lui, est maintenu  : et là c’est la panne !! ….alors que pour un poêle à bûche , l’allure du feu va diminuer faute de comburant, mais le phénomène, si il est passager, sera imperceptible pour les utilisateurs. Ce qui peut être momentanément tolérable avec un poêle à bûche, ne l’est pas avec les granulés !

La règle générale est la création d'une ouverture de 50 cm2 pour les poêles de moins de 25 kW et la prise en compte de l'éventuelle prescription du constructeur de l'appareil (lire la notice).


Voyons les conditions de sa mise en place:



Prise d’air à l’intérieur de la pièce avec aération


Exemple de prise d’air à l’intérieur de la pièceExemple de prise d’air à l’intérieur de la pièce

Dans ce premier cas de figure, on va faire venir l'air "comburant" par une grille d'aération. Ce n'est pas l'idéal, mais rien n'empêche de faire ainsi.

Si pour des raisons d’installation l’appareil ne peut pas prélever l’air de combustion sur l’extérieur, l’air transitera de l’extérieur vers l’appareil, dans la pièce, au travers d’une entrée d’air non obturable dont la grille aura une section minimum de 50 cm² (de passage réel). Cette dernière devra être placée dans la mesure du possible en façade face aux vents dominants et devra déboucher dans la pièce où se trouve le poêle (en amenée d’air la plus directe possible).

En outre, on entend par le terme « non obturable » que l’amenée d’air doit être permanente et être aménagée de telle façon que le courant d’air qu’elle occasionne ne soit pas gênant pour les occupants

Si la grille d'aération est maillée, il faudra que la surface de la grille soit de 100 cm2 afin que la zone de passage de l'air réelle soit bien de 50 cm2.


Que dit le règlement concernant les aérations existantes ?

Il dit que si vous disposez d’un système de ventilation par balayage (réglettes d’entrée d’air au-dessus des fenêtres) il faut prendre en considération l’augmentation du volume d’entrée d’air supplémentaire occasionné par la consommation du poêle (Arrêté du 23 février 2009 pris pour l’application des articles R.131-31 à R.131-37 du code de la construction et de l’habitation relatif à la prévention des intoxications par le monoxyde de carbone dans les locaux à usage d’habitation),

Dans ce cas de figure l’amenée d’air de combustion extérieure est bien obligatoire.


Que faire dans le cas d'une hotte ou d'une VMC ?

Ce type d'appareil a un tirage plus fort que celui du poêle à granulés. L'air va donc être "aspiré" par cet appareil et non plus par le poêle. La maison peut alors être mise en dépression...attention danger !

Que se passe-t ’il quand une pièce est mise en dépression ? :
le feu est fébrile, les fumées refoulent, l’appareil peut se mettre en sécurité. Dans ce cas, pour vérifier que le diagnostic est juste, ouvrir une fenêtre et observer le feu : s’il repart normalement, vous avez la clé du problème.

Les solutions : apporter plus d’air.

  • soit en changeant le diamètre des entrées d’air dans les pièces dites « sèches » (jamais dans les pièces humides qui servent à l’extraction de l’air vicié)

  • ​soit percer le mur et adjoindre une nouvelle entrée d’air par une grille obturable (ou non-obturable pour les maison complètement dépourvues de système de ventilation type VMC)

  • soit choisir une hotte une hotte qui n'est pas susceptible de provoquer une dépression dans la maison (pour éviter tout risque de mise en danger des personnes)

  • soit connecter le poêle à une arrivée d'air extérieur directe s'il propose cette option ( si possible placée face au vent dominant en utilisant le poele porte fermée).






Prise d’air directe à l’extérieur avec conduits séparés

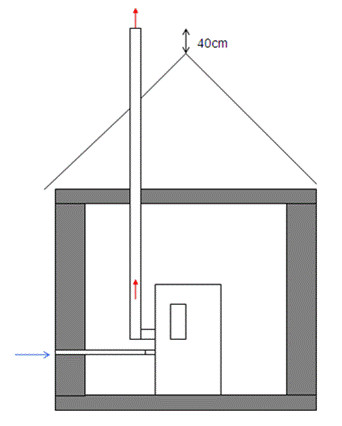

Poele a pellets avec prise d’air à l’extérieur avec conduits séparésPoele a pellets avec prise d’air à l’extérieur avec conduits séparés

Dans ce cas de figure, le poêle dispose d'une prise d'arrivée d'air qu'on raccorde à l’extérieur via une gaine.
L’air est ainsi prélevé à l’extérieur de l’habitation indépendamment de tous systèmes de ventilation (hotte de cuisine aspirante, VMC, pompes à chaleur, etc.).

Deux cas de figure possibles :

  • le poêle est étanche, le raccordement de la buse de l’appareil à l’extérieur est donc étanche et l’air n’est pas pris dans le local.

  • Le poêle n’est pas étanche, la majorité de l’air arrive par le raccordement et un petit pourcentage est prélevé dans la pièce, ce qui n’a pas d’incidence.
    En l’espèce, vous avez l’assurance de ne pas avoir de problèmes d’approvisionnement en air.

Le conduit d’amenée d’air doit déboucher de l’extérieur ou d’un espace ventilé dans la mesure du possible face aux vents dominants.

Dans le cas d’un vide sanitaire, celui-ci doit comporter au moins une ou plusieurs grilles d’aération dont la surface (en cm²) doit être égale à 5 fois la surface du vide sanitaire (en m²). On parle du cas des prises d'air dans des caves et sous sols ici.

Par ailleurs, L'arrêté CO (monoxyde de Carbone) prévoit que la création d’une amenée d’air neuf doit être réalisée de manière à éviter le siphonage ou la récupération de gaz provenant d’exutoires situés à proximité : par exemple, le conduit d’entrée d’air qui déboucherait dans un garage où des véhicules seraient stationnés.



Prise d’air à l’extérieur avec conduit concentrique


Fonctionnement d'un conduit concentriqueFonctionnement d'un conduit concentrique


Dans ce 3e et dernier cas, on utilise un conduit concentrique.

Le principe d’un conduit concentrique est le suivant :
deux conduits superposés, soudés entre eux et parfaitement étanches ont chacun des fonctions inversées (voir photo ci-contre):
- Le petit cylindre évacue les fumées chaudes vers le toit,
- Le grand ramène l’air du « terminal » en toiture, aspiré par la flamme par dépression.
L’air frais au contact du conduit des fumées chaudes se réchauffe lors de la descente et arrive donc à l’appareil, préchauffé.

Vue arrière du poêle à pellet





Vue arrière du poêle à pellet.
- En partie supérieure, l’arrivée d’air;
- et en dessous, l’évacuation des fumées.

Toutes deux sont reliées à un même conduit dit « concentrique ».















Position des arrivées d'air avec un conduit concentrique


Avec un conduit concentrique, l'arrivée d'air peut être placée dans 3 zones differentes


- Au dessus du toit (Zone1)

Sortie en zone 1 : 40 cm au-dessus du faîtage

poêle à pellet Conduit concentrique Sortie en zone 2


- Le long du toit (Zone2)

Avec un poele étanche uniquement.

poêle à pellet Conduit concentrique Sortie en zone 2


- En façade ou "ventouse  horizontale"

Avec un poêle étanche uniquement.

poêle à pellet Conduit concentrique Sortie en zone 2


- Sortie en façade avec conduits séparés interdite

L'extraction des fumées et l’amenée d’air dans le cas d'une arrivée d'air et d'une sortie en zone3 ne peuvent pas s’effectuer par des conduits séparés.
Cette configuration est interdite. Pour une arrivée d'air en ventouse il faut donc :
- un conduit étanche et concentrique
- un poêle étanche.


La configuration séparée ne peut s’installer qu’en dépassement de toiture (Zone 1).


Vous êtes perdu ou vous voulez passer à l'action ?
Faîtes dès maintenant appel à un professionnel pour vous accompagner. Il trouvera la solution pour l'arrivée d'air et les autres contraintes adaptée à vos besoins. C'est un métier !
▶  Je souhaite rencontrer des professionnels




COMMENTAIRE(S) :

Florent (08000) le 02/03 :

Bonjour,
J’ai un poêle à granulé, est-ce que prendre l’air frais dans le garage (maison de plein pied) pose un problème sachant que le poêle est dans une pièce ou ce trouve une VMC.

REPONSE :
Lisez bien l'article svp et suivre le lien "On parle du cas des prises d'air dans des caves et sous sols ici."
Georges (40150) le 21/02 :

Georges (40150) le 15/02 :

Bonjour, Cyril, merci pour la réponse précédente.
Je pense m'être mal exprimé : Ce conduit en tubes concentriques à installer aura env. 6 a 7 mts de hauteur dont 0,40 mt au dépassant l'arête du toit et sera dans un conduit de cheminée en briques. Faut-il aussi isoler le tube extérieur.?
REPONSE OUI EN exterieur conduits isolés.
Cyril (40150) le 19/02 :

Georges
Potentiellement oui, il faut faire une note de calcul (calcul de dimensionnement des conduits) pour envisager un autre diametre de conduit par ex. + infos sur notre site
Georges (40150) le 15/02 :

Bonjour,
Je désire installer un poêle à granules 9KW avec un conduit concentrique droit d'env. 7 à 8 m de hauteur au dessus du toit. Cette hauteur poserait elle un problème ?
Merci pour la réponse.
Cyril (62690) le 02/10 :

Fabien,
Si votre maison est BBC ou contient un appareil expulsant l'air de l'habitat (ex VMC) oui l'appareil doit disposer d'une arrivée d'air directe. Sinon ce n'est pas obligatoire. C'est plutot une question de confort (risque de courant d'air froid) et un peu de performance (le chauffage ne sert pas a chauffer d el'air qui est ensuite brulé)
Fabien (62690) le 30/09 :

Mon poêle n'a pas de raccord extérieur pour l'arrivée d'air et prend l'air de la pièce? Suis je aux normes ? Est ce que ça peut jouer sur la conso de pellet ?
Cyril (10210) le 06/07 :

Amandine
Je ne pense pas que la norme dise cela. Peut etre les logiciels de dimensionnement réservés aux Pros font des préconisations. En général les arrivees d'air pour poele granules font 60 ou 80 mm. Ceci étant S'il y un risque de perte de charge (distance, coude..) on peut demander un diametre plus grand.
Amandine (10210) le 06/07 :

Bonjour,
quelle norme/dimension minimale pour l'amené d'air d'un poêle à granulés 9 kg
Je suis dans le cas d'une prise d'air directe sur l'ext. par tubage séparé. J'ai passé un PVC de 65 dans la dalle. L'installateur me dit 130 minimum. Que dit la norme ? je ne trouve pas dans les DTU. Merci pour votre aide
Cyril (88130) le 26/05 :

Jean
Non car mecaniquement, l'air froid aura du mal a descendre vers une zone chaude (l'air frais monte quand il se rechauffe)
Jean (88130) le 28/04 :

Bonjour, pour la prise d'air extérieure est-il possible ou conforme à la législation de prélever l'air de combustion dans les combles non aménagés et ventilés situés juste au dessus? merci
Cyril (53) le 19/01 :

Regis, il n'y a pas d'appareil pour l'air entrant d'un poele, c'est inclus dans le poele, l'extracteur des fumées cree une depression ce qui appelle l'air entrant. Vous aviez en tete une sorte de ventilateur peut etre.
Régis (53) le 18/01 :

bonjour, comment s'appelle l'appareil qui amene dans le poele a pellet l'air frais du jardin et son prix moyen ! poele de 8 kw merci !
Nedj (35) le 07/03 :

@Cyril (35) : merci pour cet avis, je soupçonne justement que le sous-sol enterré ne soit pas suffisamment ventilé car je vais changer un vielle porte de garage pour l'accès à ce sous-sol par une porte plus étanche, l'aération se trouvant d'ailleurs juste au niveau de cette porte
Cyril (35) le 07/03 :

Nedj,
Je ne suis pas certain de moi mais si l'aeration du sous sol satisfait les exigences, je choisirais cette voie car elle permet d'apporter un air plus chaud qqsoit la force et le sens du vent.
Nedj (35) le 02/03 :

Bonjour, dans le cas d un poêle etanche, j ai le choix entre prendre l air frais dans mon sous-sol ou bien en façade nord. Quels seraient les avantages et inconvénients de chacune des 2 solutions. Merci d avance
Cyril (07) le 21/02 :

Benedicte,
Sauf erreur il n'y a pas de regle fixe (lire le DTU) , l'objectif est que l'air passe.Toutes vos questions visent a creer des obstacles donc le cumul fera que ca ne passera pas. (ex. long+pas droit = Ko par pertes de charges).Et sinon non pour mettre l'arrivee en hauteur.
Autres solutions : conduit concentrique (2 conduits en 1 : 1 même conduit pour l'arrivee ET la sortie)
Bénédicte (07) le 21/02 :

Pour un poêle à granulé non étanche : y a t-il une longueur maxi pour le tuyau d’arrivée d’air frais ? Y a t-il un nombre de coudes équerre à ne pas dépasser pour ce même tuyau ? Enfin la prise d’air frais peut-elle se situer 2 ou 3 mètres (altitude) au dessus du poêle ? Merci de vos réponses.
Cyril (42) le 07/02 :

Gerald
On ne vend rien ici donc on ne conseille rien. VOus pouvez demandez a un revendeur Edilkamin (voir leur site web ou notre annuaire https://www.poelesabois.com/annuaire-revendeurs-distributeurs/recherche/marques_edilkamin/index.php ) et comparer en appelant un vendeur de conduits de fumee sur internet (c'est un produit generique de 8cm de diametre en general).
Gérald (42) le 05/02 :

Bjr
J'ai un poêle Edilkamin tiny.. Je voudrais acheter un kit arrivée d'air extérieur pour mon poêle ... Vous me conseillez quoi svp... Merci
Cyril (89) le 27/01 :

Pascal
Non l'arrivée d'air doit etre dans la piece (avec une grille d'aeration ou 1 conduit qui emme l'air directement dans le poele).
"Maintenance periodique" correspond a l'entretien annuel du poele à granulés voir https://www.poelesabois.com/poele-a-granules/utilisation/entretien-poele-pellet.php et https://www.alloramonage.fr/entretien-poele-granules qui doit etre fait par un prestataire.
pascal (89) le 27/01 :

bonjour
j'ai un poêle a granulé freepoint et je voudrai savoir si je peux brancher la prise d'air dans un conduit de cheminée et j'aurai voulu savoir en quoi consiste une maintenance periodique .
PATRICK (82) le 22/01 :

Merci pour votre réponse. Votre article est évidemment clair et précis et je l'ai très bien compris dans sa totalité. Je voulais simplement avoir votre l avis d une personne compétente .
Cyril (82) le 21/01 :

Patrick,
Cet article n'est il pas assez clair ?
Une arrivée d'air est obligatoire avec un appareil de chauffage au bois.
Soit elle se fait via un trou dans le mur, soit via un conduit qui relit l'appareil directement avec l'arrivee d'air exterieure (ce qui est préférable).
PATRICK (82) le 21/01 :

Bonjour je possède un poële à granulés palazzetti NINA 8.kw. L installateur l'a monté en zone 2 avec un tuyau concentrique. J'ai quelque problèmes avec du machefer dans le braséro. Un autre installateur m a déclaré hier que le poele aurait du avoir une entrée d air extérieure a travers le mur et donc que le montage n était pas correct.
Quen pensez vous ? Cordialement Patrick
Olivier (27) le 26/10 :

Il est surprenant que, dans les descriptifs des appareils, il ne soit pas précisé si l'appareil dispose d'une entrée d'air raccordable et s'il est étanche... alors que c'est la norme dès que vous avez une VMC ou une hotte de cuisine voire un extracteur d'air de salle de bain... Tout ce qui peut créer une pression de l'air inférieure à celle extérieu. Dès lors le feu s'éteint et devient dangereux.
Cyril (81) le 12/10 :

Jean-Pierre,
Oui l'arrivee d'air est obligatoire pour tous les poeles et cheminées.
Une arrivee d'air directe de l'appareil avec l'exterieur est recomandée si l'appareil et l'habitation le permettent.
jean-pierre (81) le 08/10 :

Bonjour,le raccordement a l'air est il neccessaire sur un poele a granulé air frida 7kw sannover
Cyril (09) le 06/10 :

Philippe
C'est une question legale et je ne suis pas conseiller juririque mais betement je dirais qu'on ne peut faire des trous que la on on est proprietaire (en general la position du trou peut etre adaptée) ou si on a l'accord du proprietaire (a discuter avec lui)
philippe (09) le 05/10 :

bonjour
Je dois percer le mur afin de réaliser une entrée d'air pour le poele a granulé. Le mur devant etre percé est en limite de propriété : ai je le droit?
Merci cordialement
Cyril (13) le 24/08 :

Roland
Je dirais qu'il faut compter 100 a 150€ /m hors pose. Vous trouverez rapidement des idées de prix sur Les sites de ventes de conduits en ligne
roland (13) le 22/08 :

C0MBIEN COUTE LE METRE DE CONDUIT CONCENTRIQUE POUR UN POLE A PELLEts
HAUTEUR 9M
Cyril (76) le 07/08 :

Jean Claude
De quel conduit concentrique parlez vous ? ou alors etes vous en train de poser une question qui pourrait correspondre a "combien coute une voiture turbo" (question a la fernand reynaud" dont la reponse est ca depend). Voyez un pro je pense que c 'est le mieux.
jean-claude (76) le 30/07 :

Bonjour, ou peut on trouver ce conduit concentrique et quel est le cout des tuyaux.
Je suppose que pour la pose c'est plus cher.
Merci!
Cyril (35) le 24/05 :

A priori oui Thierry, je vous ai envoyé un email a ce sujet
Thierry (35) le 23/05 :

j habite une longére dans la quelle je voudrais y mettre un poel a granules , dans la cheminée , mais il n y a pas d arrivée d aire , pourrai je y faire une arrivée d aire avec un tuyaux concentrique , ce qui m éviterais de faire une tranchée dans le sol , et de faire une ouverture sur l extérieur .Merci
Jeremy (70) le 18/04 :

Bonjour
Pour l amener d air frais
,puis je mettre un champignon sur le toit (style sortie de vmc) et la raccorder à un tube pvc de 100 descendre le long du boisseau de cheminée et le raccorder au poêle à granulé ?
Serge (11) le 28/03 :

Attention au raccordement sur la « la prise d’air extérieur» quand l’appareil n’est pas étanche : …par exemple si de l’air entre par le vitrage, il faut pouvoir garantir qu’une arrivée d’air suffisante sera toujours garantie...par exemple en s’assurant que l’arrivée d’air extérieure irrigue également la pièce ( raccordement non étanche).
