Sortie de toit des fumées pour un poêle à bois

Poujoulat

sortie de toit poujoulatDéfinition d'une sortie de toiture



La sortie de toit ou sortie de toiture est la partie d'un conduit de cheminée visible à l’extérieur sur le toit. On l'appelle usuellement "la souche".

Son rôle est de libérer les fumées et d’empêcher toute obstruassions (nid d’oiseau par exemple) et toute entrée d’eau (pluie)


Comment installer votre évacuation des fumées sur votre toiture


La sortie des fumées doit se faire à 40 cm au dessus du faitage du toit ou au dessus de toute autre construction à moins 8 m de distance (arrêté du 22 octobre 1969)

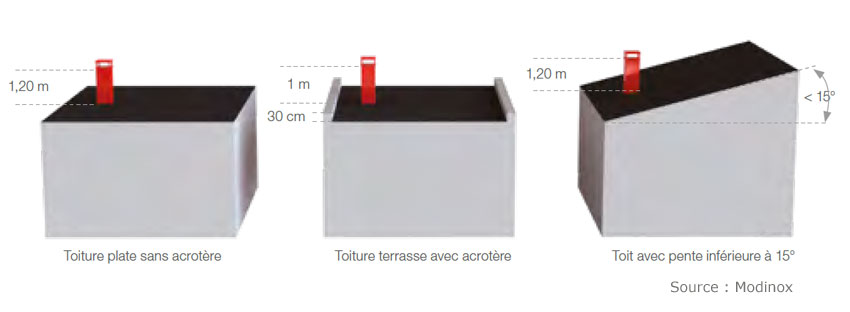

Si la pente de la toiture est inférieure a 15° (toit quasiment plat), le débouché doit être 120 cm au dessus des tuiles.

S’il y a des rebords (toit plat avec des acrotères), la souche de toit doit être au moins 1 m au dessus de ces derniers s'ils sont supérieurs à 20 cm.

Bon a savoir
La souche de cheminée est la partie la plus vulnérable au froid.
Les fumées se refroidissent au fur et à mesure de leur ascension qui s'effectue par convection.
Moins le conduit sera isolé, et plus les gaz ralentiront. En refroidissant, ces "fumées" déposent de la suie et de la condensation qui forment le bistre.
C'est pourquoi, il est extrêmement judicieux d'avoir isolé sa souche avec un matériau ignifuge (laine de roche par exemple), ainsi que le conduit dans les combles.



Par ailleurs, les débouchés des conduits doivent être accessibles notamment pour l’entretien et ils doivent être étanches à la pluie. Attention à ce que la base de cette sortie de toiture soit elle aussi bien étanche (bavette, joint d’étanchéité)  afin d’éviter un dégât des eaux.







Cas d'une sortie de fumée sur le rampant du toit

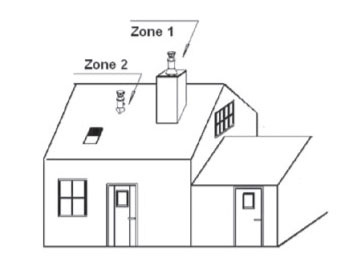

Lorsque l'installation de la sortie de fumée au dessus du toit est impossible ou trop onéreuse, il est possible d'envisager de placer cette sortie sur le rampant du toit. On parle de "zone 2".

Pour tout débouché du conduit de fumée, qui ne respecte pas l' arrêté du 22 octobre 1969 prônant la "zone 1", l’installation complète doit être  A CIRCUIT DE COMBUSTION ETANCHE c-a-d dire que le poêle à bois doit absolument être étanche ainsi que les conduits.


Remarque : Dans le cas très spécifique d’un poêle à bois bûches ne pouvant pas sortir en zone 1 (en dépassement de 40 cm du toit) et devant sortir en zone de surpression « Zone 2 », il faudra utiliser un « Conduit concentrique isolé » de type Efficience pour la société Poujoulat (ou d’autres marques).
Ce conduit à la particularité d’être composé à l’intérieur d’un conduit métallique isolé pour conduire les fumées dehors, le tout entouré par une enveloppe extérieure métallique pour conduire l’air de combustion vers le poêle.
Ce conduit devra également être muni en partie supérieure d’un chapeau spéciale appelé « terminal en toiture pour conduit concentrique isolé ». Ce dernier, en plus d’empêcher l’eau de pluie de s’introduire dans le conduit des fumées, va faire pénétrer en bas de l’air de combustion et en partie haute diriger les fumées à l’extérieur. Sans ce terminal, le conduit ne pourra pas évacuer les fumées à l’extérieur dans la zone 2 dite « en surpression  à cause du vent ».

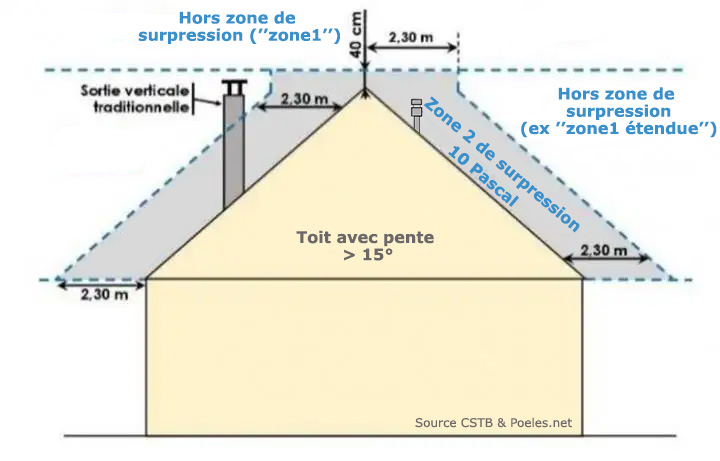

Illustration des règles pour une sortie de conduits en zone 2 :
Illustration des regles pour une sortie de conduits en zone 2


Un poêle étanche implique :

- soit que l'appareil a reçu un avis technique délivré par le CSTB, qui le déclare étanche et donc autorise très clairement le raccordement des fumées sur un conduit ne respectant pas l’arrêté du 22 octobre 1969,

- soit que le fabricant déclare l'appareil étanche et engage sa responsabilité en précisant dans la notice jointe à l’appareil les conditions d'installation en mode étanche ( croquis, précision du débouché etc… car la seule mention d’appareil étanche ne suffit pas).

Dans les 2 cas, il faudra un conduit d'évacuation ayant un avis technique du CSTB qui autorise son utilisation dans ces conditions. Mais là encore, les avis techniques précisent les modalités d’installation qu’il conviendra de respecter scrupuleusement.


Attention : la position du "débouché" (sortie des fumées) dépend aussi des distances par rapport aux ouvrants et autres ventilations se trouvant à proximité comme illustré plus haut.



On gardera toutefois en tête que la sortie en zone 1 est la plus sure et qu'elle devrait être privilégiée.
(La zone 3 aussi appelée "sortie ventouse" est interdite pour un poêle à bois donc nous n'en parlons pas).


Non ce n'est pas simple !
Voyez comme il y a plein de choses à savoir et à faire : C'est un métier...
Faîtes dès maintenant appel à un professionnel pour vous accompagner :
▶  Je souhaite rencontrer des professionnels



POUR ALLER PLUS LOIN :

>> Comment poser et installer les conduits de fumées ?
>> Comment poser et installer le conduit de raccordement ?
>> Tous les types de sortie de toit du fabricant Poujoulat
>> Comment bien utiliser son poêle ?




COMMENTAIRE(S) :

Adili (35510) le 25/01 :

Je souhaite installer un poêle à bois, sur la toiture en extension de maison.
Pour information
Toit de légère pente = 17%
Ma question sur l'emplacement du conduit de cheminée ( sortie en toiture) en zone 2.
Projet a faire dans 3-6moi.
Merci d'avance
En vous remerciant.
Cyril (07340) le 16/05 :

Emmanuel
Si la sortie du conduit et la fenetre ne sont pas sur la meme facade, il n y a pas de risque que les fumées rentrent dans l'habitation. Pas de souci a priori.
Et je ne vois pas a quoi vous faites allusion pour les 50 cm dsl
Emmanuel (07340) le 08/05 :

Bonjour.
Les schémas prennent toujours en considération que le conduit et la fenêtre de toit sont sur le même pan de toiture. Que se passe-t-il si ce n'est pas le cas ? Comment interpréter surtout les 50 cm ? Par projection ? Merci.
Cyril (56400) le 19/02 :

Magali
Lisez cet article avec attention svp
L'arrete qui sert de reference est mentionné dans l'article sinon il y a le DTU 24.1
Magali (56400) le 17/02 :

Bonjour,

Je souhaite installer un poêle à bois, ma maison est mitoyenne. A quelle distance de la limite de propriété dois-je installer la sortie ? Quel texte régit cette installation ?
En vous remerciant.
Cyril (20) le 30/11 :

THIBAULT
C'est toujours bien qu'un artisan evoque les riques. C'est mieux s'il trouve des solutions. Par exemple en proposant un haubanage si les fixations peuvent tenir sur votre habitation. Mais il a peut etre reflechi a cela. Sinon poele bois etanche + conduit concentrique pour sortir en zone 2 comme évoqué dans cette page.
THIBAULT (20) le 23/11 :

je souhaite installer sous les toits ,hauteur sous toits 2800 , un petit poele (6/7Kw), l'installateur refuse pretextant que la hauteur en sortie sur le toit serai trop importante et risquerai de tomber ... est-ce legitime , ou ai-je a faire avec un .. fumiste ??
Romain (35) le 17/10 :

Aurore,

Concernant un poêle à bois, le conduit doit dépasser le faîtage de 40 cm et n'avoir aucun obstacle dans un rayon de 8m horizontal.
Ce qui, en l'occurrence, vous fera faire un haubanage. ( c'est à dire tirer des câbles pour faire tenir le conduit)
Aurore (59) le 21/09 :

Bonjour,nous avons acheté une maison de plus de 100 ans avec un conduit de cheminée existant mais en bas de pente de toit donc ne dépassant pas la faîtière. Nous avons installé un poêle a bois,devons nous obligatoirement faire augmenter la sortie de cheminée . Car si oui nous devrions l augmenter de plus de 4m.
Merci
Cyril (21) le 05/07 :

Mathieu
Cette question sort du champs du chauffage au bois et donc de ce site et de mes compétences. En discuter avec lui. L'inviter peut etre a avoir une combustion plus optimisée qui lui fera des economies et limitera les fumées.
Matthieu (21) le 04/07 :

Bonjour,
Un voisin vient d’installer un four à feu de bois dans son jardin. Les fumées émanant de son conduit de cheminée pénètrent chez moi. Que faire ? Existe-t-il un système de filtre pour ce type d’appareil ? Merci !
Cyril (95) le 29/03 :

Maritsa,
Une installation doit etre conforme à la règlementation de l'époque. Donc les lois et les règlementations ne sont jamais rétroactives.
Par contre, à partir du moment ou l' installation est techniquement modifiée, il faudra la rendre conforme à la règlementation du moment.
Maritsa (95) le 28/03 :

La construction de la maison exist avant 1969 et installation du poêle a bois, la loi du 22/10/69 est elle retroactive? Merci pour votre réponse
Cordialement
Cyril (68) le 07/02 :

Materne,
Dsl je ne visualise pas la forme de votre toit ou la pointe. Il faut determiner la zone (1 ou 2) puis ou vous placerez la sortie de conduit pour mesurer si ca passe ou pas.
materne (68) le 06/02 :

Bonjour,
Je vais construire une petite bâtisse hexagonale avec un toit à 6 pans de 30° de pente. Quelle est alors la règle? Doit-on considérer la pointe comme une faitière?
Il y a un bâtiment dont la faitière est à 7 m au plus près de la pointe de ma bâtisse hexagonale.
Merci pour votre réponse. Bien à vous.
Cyril (66) le 04/05 :

Christian
Si l'insert est etanche, je pense que oui
S 'il ne l'est pas , il faudra envisager de prolonger votre conduit de sorte qu'il depasse le faitage du toit (zone1) en assurant sa stabilité (haubanage)
Christian (66) le 29/04 :

Bonjour
Je possède une cheminée dans laquelle je voudrais poser un insert à bois. Le conduit est en Zone 2,
Cela est il possible ?
Merci pour votre réponse.
Cordialement
