Voici un photo reportage réalisé par les équipes de Hase concernant la pose d'un poele a bois et la création d'un conduit de fumées chez un particulier :

1. Déterminer l'emplacement du poêle, protection des alentours

emplacement du poele
L'installation d'un poêle à bois commence par une réflexion sur son emplacement de manière à ce que la diffusion de sa chaleur soit optimale et à profiter du spectacle du feu.

Si le conduit d'évacuation des fumées existe déjà, le poêle  sera placé sous celui-ci : un tubage pourra être réalisé. Dans le cas contraire, il faut d'abord déterminer l'emplacement du conduit.

Le conduit devra dépasser de 40 cm au moins le faîtage du toit (réglementation en vigueur).


2. Installation du collier mural

collier mural
Pour faire tenir le conduit permettant l'évacuation de la fumée du poêle vers l'extérieur, on fixe à la poutre un collier mural. Celui-ci maintiendra le conduit dans sa partie basse. Le conduit doit être bien vertical, on s'assure ici que la poutre est ici bien horizontale à l'aide d'un niveau à bulle.


3. Fixation de la partie basse du conduit

partie basse du conduit
Le conduit d'évacuation est en inox.
Chez Hase, dans un souci esthétique, le conduit est proposé de la même couleur que le poêle choisi par le client pour se faire le plus discret et harmonieux possible.
Le conduit est isolé pour conserver au maximum la température des fumées afin d’assurer un tirage optimum.


4. Traversée de toiture

Le trou du conduit dans le plafond doit respecter un écart au feu avec la poutre en bois.
etude de cas pose du poele a bois
L'emplacement du conduit d'évacuation (et donc le trou dans la toiture) a non seulement été déterminé en fonction du faîtage et de "l'écart au feu". La réglementation prévoit en effet que la paroi extérieure du conduit soit distante d'au moins 8 cm de tout matériau combustible (ici la poutre).
La plaque noire que l'on aperçoit sur cette photo est un support au toit :
elle sert à fixer le conduit à la toiture.
Quelques tuiles ont été enlevées pour pouvoir percer ce trou dans le toit, elles seront replacées par la suite.

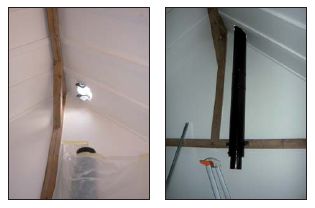

5. Assembler le conduit d'évacuation



Lorsque le support au toit est posé, on peut assembler les différentes parties du conduit jusqu'à le faire ressortir par le toit.
Il suffit de les emboîter les unes aux autres.

6. Montage du conduit extérieur


Le support au toit est fixé par un collier servant à maintenir le conduit.
On l'aperçoit en noir à la base du conduit sur la photo de gauche.
Il est ensuite recouvert du solin en inox, qui sert à l'étanchéité et aussi au maintien. Un joint en silicone appliqué à sa base évite les infiltrations d'eau. Toujours dans un souci d'étanchéité, le solin est surmonté
d'une collerette. Enfin, le conduit extérieur est achevé par le chapeau qui empêche l'eau d'y pénétrer. On termine en remettant les tuiles en place.

7. On rebouche le trou du plafond avec une plaque de plâtre
résistant à la chaleur



Avant de mettre en place le solin, les abords de l'ouverture ont été comblés sur la face extérieure avec une plaque de plâtre résistant à la chaleur. (en rose sur cette photo)

8. Reboucher l'ouverture dans le plafond avec un enduit résistant au feu


Cet enduit spécial résistant à la chaleur s’applique sur tout le contour du conduit à l'aide d'une truelle.

9. La finition de l'enduit : on lisse à l’éponge humide


Enlever le surplus d'enduit et le lisser à l'aide d'une éponge humide.
Sa couleur va s'éclaircir en séchant et sera à peine visible.
Une petite couche de peinture est cependant conseillée pour masquer complètement cet enduit.
Le laisser sécher pendant 48 heures avant d'utiliser le poêle à bois.

10. Monté sur une console tournante intégrée, le modèle BARI
pivote à 360°



On peut donc l'orienter en fonction de l'endroit où l’on se trouve dans la pièce, pour profiter des flammes à tout instant.
La petite porte dans la partie basse du poêle permet d'accéder aux manettes servant aux réglages de la combustion, en ajustant les arrivées d'air. Une notice explicative fournie avec le poêle explique comment
effectuer ces réglages.

11. La plaque de sol : protection et écart au feu



La réglementation exige également de ménager un écart au feu autour du poêle en respectant une distance entre celui-ci et toute matière inflammable : 50 cm devant et 30 cm sur les côtés et 20 cm à l'arrière.
Pour protéger le parquet (moquette ou lino) une plaque de verre résistant à la chaleur est disposée au sol. Le poêle sera posé sur cette plaque.
(Cette plaque n’est pas obligatoire ni nécessaire sur un sol carrelé.)

NB : Si le mur à l'arrière du poêle avait été isolé avec du polystyrène,
il aurait également fallu respecter une distance réglementaire de 20 cm.

12. Découpe du tuyau de fumée pour être ajusté entre le poêle et le conduit d'évacuation.


Le tuyau de fumée est la partie reliant le poêle au conduit précédemment installé. Cette partie doit pouvoir être facilement retirée pour permettre le ramonage du conduit et le nettoyage du tuyau et des chicanes du poêle.
On l'ajuste donc aux bonnes dimensions. Ce tuyau est en acier.
Ses parois de 2 mm d'épaisseur doivent être suffisamment résistantes pour supporter la dilatation de l’acier provoquée par la chaleur.

13. Les retouches de finition



Pour une esthétique irréprochable Hase repeint toutes les parties visibles de la même couleur que le poêle.
L'installateur masque à l'aide d'une bombe de peinture les parties couleur métal qui peuvent apparaître au niveau du tuyau suite à la découpe ou sur les vis ayant servi à fixer le conduit au mur (à droite).
La couleur de la peinture en bombe est de la même teinte que le poêle.

14. Mise en place du poêle à bois sous le conduit et raccordement


Le tuyau de fumée est emboité sur le conduit d'évacuation.
Pour placer le poêle sous le conduit de raccordement, il faut soulever ce dernier au maximum jusqu'à ce qu'il butte contre le conduit d'évacuation. Le poêle est glissé à sa place et on redescend le tuyau pour qu'il s'emboîte sur la sortie de fumée du poêle.

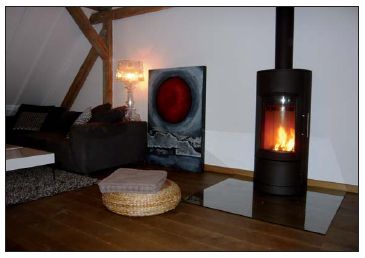

15. Chaleur, beauté du feu…


Après l’installation, il faut attendre 48 heures avant de l'utiliser : l'enduit
de rebouchage de l'ouverture au plafond doit être parfaitement sec.

Bilan Avant/Après


Coût total de cette installation à partir de 6000 euros.
Prix du modèle Bari acier chocolat à partir de 4000 euros.
Coût de la pose du poêle et de l'installation du conduit à partir de 2000 euros.

Compter la présence de deux poseurs professionnels une journée complète pour l’installation d’un poêle Hase + conduit.




(c) Hase
