Pourquoi et comment installer un régulateur de tirage pour un poêle ?
Rôle d'un régulateur de tirage
La conséquence sur l’installation serait alors une surconsommation importante de bois.
En effet, les fabricants testent leurs appareils en laboratoire avec une aspiration (Un tirage) dans le conduit de fumée à exactement 12 Pa (ou 0.12 mbar) et ceci pour obtenir le meilleur rendement (Une meilleure efficacité avec la plus petite consommation possible) pour une puissance de chauffe donnée.
Par contre, une fois l’appareil de chauffage à bois installé chez un utilisateur, le tirage à la sortie de la buse des fumées va fluctuer en fonction des conditions climatique (Plus froid ou plus chaud à l’extérieur) et des conditions résultantes de l’installation.
- Si le tirage venait à diminuer plus bas que les 12 Pa de base, l’appareil et son conduit vont globalement s’encrasser.
- Si par contre le tirage venait à augmenter, l’efficacité de l’appareil va se réduire fortement et envoyer les calories à l’extérieur de la souche sur le toit (On dit souvent « Pour chauffer les moineaux).
Le régulateur lui ne servira exclusivement qu'en cas d'excès de tirage.
- Si par contre le tirage venait à augmenter, l’efficacité de l’appareil va se réduire fortement et envoyer les calories à l’extérieur de la souche sur le toit (On dit souvent « Pour chauffer les moineaux).
Le régulateur lui ne servira exclusivement qu'en cas d'excès de tirage.
Comment fonctionne le modérateur de tirage ?

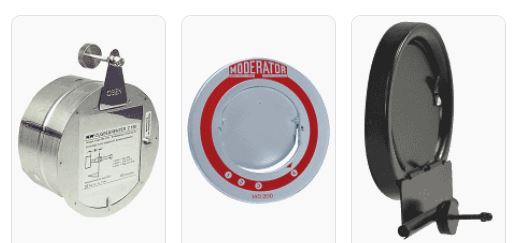

C’est un clapet en équilibre avec un contre poids qui s’ouvre quand le tirage est trop élevé. En s’ouvrant, il aura deux effets qui vont réduire le tirage :
- Il va introduire de l’air plus froid provenant du logement pour refroidir les fumées (température plus froide),
- Le flux d’air introduit dans les fumées va également réduire le flux des fumées à la sortie de la buse de l’appareil (débit des fumées réduit).
Globalement plus le clapet s’ouvre, plus le tirage se réduit et ceci jusqu’à atteindre le tirage de consigne de 12 Pa (en gros il faudra se placer entre 10 et 15 Pa). En allure réduite ou au démarrage, le volet restera complètement fermé.
Si le tirage est insuffisant, le clapet se ferme, mais n’a aucune action pour l’augmenter.
Exemple de cas pour lesquels un régulateur va s'avérer utile
- Quand le conduit est trop long (En moyenne au-dessus de 5 mètres),
- Quand le conduit a une section trop importante (Exemple : si l’installation a besoin d’un conduit de fumée en diamètre 150 mm et qu’il existe un conduit en diamètre 230 mm),
- Si l’appareil fonctionne en permanence au-delà de la puissance nominale (Appareil avec une puissance vraiment trop faible où l’on doit « pousser » la chauffe).
Quand installer un régulateur de tirage ?
On peut déjà se faire une idée (avant l’intervention du professionnel)
Il faut alors observer son feu :
- Si la flamme a une allure très vive (effet de forge),
- Si le bois se consomme vite sans que vous ayez l’impression que la pièce soit chauffée à la hauteur du combustible consommé (baisse probable du rendement),
- Si vous avez l’impression que la porte est un peu difficile à ouvrir (du fait de la dépression dans le foyer),
Alors il est plus que probable que vous ayez un problème de tirage avec un tirage trop élevé.
(voir aussi notre article à propos du tirage)
(voir aussi notre article à propos du tirage)
=> Si vous êtes dans l'un de ces cas, l’installation d’un modérateur de tirage pourrait s’avérer utile.
Si l’insert peut fonctionner avec une porte escamotable ouvert, alors il vaut mieux se placer proche de 20 Pa et ceci pour éviter d’avoir des sorties de fumées en fonctionnement en porte escamotable ouvert.
Si l’installation est au-delà de 25 à 25/30 Pa pour un insert par exemple, il faudra installer un modérateur de tirage.
Installation d'un régulateur
On installera le modérateur le plus proche possible du feu directement avec un té sur la buse de l’appareil, forçément dans la même pièce que ce dernier et il devra être contrôlable.
La mesure du tirage se fera en introduisant la sonde du déprimomètre (au travers d’un trou percé préalablement) dans le tuyau de raccordement entre le modérateur et la buse de l’appareil. Surtout pas au-dessus du modérateur, la valeur ne sera pas bonne.
On règle le modérateur en ayant chauffé au préalable le poêle au moins une demi-heure et à la puissance nominale (voir les réglages nominaux dans la notice du fabricant du poêle)
Une fois le bon tirage obtenu, on bloque le contre poids et le tour est joué !
Attention :
La pose et le réglage du modérateur est une opération importante et nécessitera l’intervention d’un professionnel (Votre installateur de préférence). En outre, le modérateur devra être titulaire d’un Avis Technique (Imposé par le DTU 24.1).
Idéalement ce besoin devrait être prévu avant l’installation grâce à un calcul de dimensionnement de la part du professionnel. Mais bien souvent c’est plutôt une anomalie de fonctionnement qui obligera à modifier l’installation existante. Heureusement ce n’est pas trop compliqué à installer (donc pas trop couteux).
Moderateur de tirage et poele à granulés
Un poêle à granulés ou insert à granulés ne nécessite pas l'installation d'un modérateur de tirage
En effet, la combustion d'un poêle à granulés est créée et régulée grâce à un extracteur de fumée prévu nativement dans l'appareil. Grace à lui, on va pouvoir vérifier si le conduit n'est pas bouché, s'il y a assez de tirage et s'il y a un excès de tirage. Dans le dernier cas, la vitesse de l'extracteur va se réduire automatiquement.
S'il devait y avoir un fort excès de tirage sur une installation avec un poêle à granulés, c.à d. la présence d'une section trop importante du conduit de fumées, cela voudra dire qu'on n'a pas respecter le dimensionnement du conduit. On rappellera que les poêles à granulées ont des sorties de fumées de petites sections de l'ordre de 80 à 100 mm. Si l'on respecte ces sections et qu'on n'y mette pas trop de hauteur (C'est la logique des poêles à granulés), il n'y aura pas d'excès de tirage et pas besoin de modérateur de tirage.
Prix et Budget pour l'installation d'un modérateur de tirage
Un modérateur coûte entre 50 et 100€.
Il faut compter en plus 2 heures de main d’œuvre en moyenne pour l’installer et le régler.
C'est raisonnable par rapport aux bénéfices apportés si cette installation est nécessaire.
A savoir, qu’un abaissement de 20% du rendement dû à un excès de tirage peut vous faire consommer environ 30 % de bois en plus !
COMMENTAIRE(S) :
Louis (38220) le 25/03 :
Bonjour,
au sujet des poêles à granulés "Sans Électricité", il est parfois recommandé de poser un modérateur de tirage (car ce type de poêle fonctionne sur le même principe qu'un poêle à bois).
Pour les poêles granules qui sont branchés sur une prise de courant ou autres, c'est l'extracteur de fumée (électrique) qui fait fonction de "régulateur".
Bonjour,
au sujet des poêles à granulés "Sans Électricité", il est parfois recommandé de poser un modérateur de tirage (car ce type de poêle fonctionne sur le même principe qu'un poêle à bois).
Pour les poêles granules qui sont branchés sur une prise de courant ou autres, c'est l'extracteur de fumée (électrique) qui fait fonction de "régulateur".
Cyril (14380) le 16/02 :
Fabien
on essaie d'etre exhaustif et pratique dans cet article, si cela ne suffit pas, si ce n'est pas assez clair ou si vous avez besoin d'etre rassure , consultez un pro en lui demandant de faire une mesure de tirage (qui tourne normalement autout de 12 Pascal)
Fabien
on essaie d'etre exhaustif et pratique dans cet article, si cela ne suffit pas, si ce n'est pas assez clair ou si vous avez besoin d'etre rassure , consultez un pro en lui demandant de faire une mesure de tirage (qui tourne normalement autout de 12 Pascal)
fabien (14380) le 14/02 :
Bonjour, j'ai fait installé un poêle à bois invicta a la place d'un insert.j'ai 9m50 de tubage, Le tirage est très vif , les bûches se consument vite et la flamme est forte donc je pense surconsommation de bois, La pose d'un modérateur est -elle recommandée? Cordialement.
Bonjour, j'ai fait installé un poêle à bois invicta a la place d'un insert.j'ai 9m50 de tubage, Le tirage est très vif , les bûches se consument vite et la flamme est forte donc je pense surconsommation de bois, La pose d'un modérateur est -elle recommandée? Cordialement.
Jean Marc (09) le 07/12 :
Est ce que le modérateur est obligatoire pour le bon fonctionnement du poêle ?
Est ce que le modérateur est obligatoire pour le bon fonctionnement du poêle ?
Daniel (01) le 01/11 :
Bonjour, j'ai un Godin Le Chamonix tubé en 180mm qui fonctionne très bien. Mon problème c'est le vent, lorsqu'il dépasse 45km/h, le tirage augmente fortement, consomme du bois sans vraiment chauffer et les nuisances sonores qui se produisent au niveau des prise d'air frais, sont insupportables à la longue. Pensez-vous qu'un régulateur de tirage puisse améliorer ma situation. Cordialement. Daniel
Bonjour, j'ai un Godin Le Chamonix tubé en 180mm qui fonctionne très bien. Mon problème c'est le vent, lorsqu'il dépasse 45km/h, le tirage augmente fortement, consomme du bois sans vraiment chauffer et les nuisances sonores qui se produisent au niveau des prise d'air frais, sont insupportables à la longue. Pensez-vous qu'un régulateur de tirage puisse améliorer ma situation. Cordialement. Daniel
laurent (25) le 27/10 :
Peut-on installer un modérateur de tirage sur le conduit de fumée mais en dessous du conduit de raccordement ? (Je suis sur sous-sol et de conduire de fumer descend jusqu'en bas. Le modérateur pourrait être installer sur le boisseau au sous-sol).
Le modérateur devrait être asservi en fonction des conditions météo variables? C'est-à-dire le réglage du contrepoids varie avec la t° et.pression ext
Peut-on installer un modérateur de tirage sur le conduit de fumée mais en dessous du conduit de raccordement ? (Je suis sur sous-sol et de conduire de fumer descend jusqu'en bas. Le modérateur pourrait être installer sur le boisseau au sous-sol).
Le modérateur devrait être asservi en fonction des conditions météo variables? C'est-à-dire le réglage du contrepoids varie avec la t° et.pression ext
Cyril (25) le 27/09 :
Georges,
Si vous avez bien les arrivées d'air, normalement c bon.
Georges,
Si vous avez bien les arrivées d'air, normalement c bon.
Georges (25) le 27/09 :
Bonjour,
Checkflam m'indique "Condensation ou excès de tirage". Il faut dire que je prévois l'installation d'un poêle de 4 kw avec 9 m de conduit (du fait du volume à chauffer). Je devrai donc mettre en place un modérateur. Pouvez-vous me dire s'il risque de créer une véritable dépression dans la pièce s'il se déclenche beaucoup ? Merci
Bonjour,
Checkflam m'indique "Condensation ou excès de tirage". Il faut dire que je prévois l'installation d'un poêle de 4 kw avec 9 m de conduit (du fait du volume à chauffer). Je devrai donc mettre en place un modérateur. Pouvez-vous me dire s'il risque de créer une véritable dépression dans la pièce s'il se déclenche beaucoup ? Merci
jean-alexandre (31) le 09/09 :
Bonjour
Merci pour votre aide.
J'ai utilisé Checkflam. Le résultat est sans équivoque : "Condensation et/ou excès de tirage" (ce qui est le cas !).
Ayant compris que l'installation est défectueuse, je fais venir un professionnel.
Je vous donnerai ses conclusion d'ici quelques semaines.
A+!
Jean
Bonjour
Merci pour votre aide.
J'ai utilisé Checkflam. Le résultat est sans équivoque : "Condensation et/ou excès de tirage" (ce qui est le cas !).
Ayant compris que l'installation est défectueuse, je fais venir un professionnel.
Je vous donnerai ses conclusion d'ici quelques semaines.
A+!
Jean
Cyril (31) le 06/09 :
Jean
Pas certain de tout comprendre ;) Faites un calcul de dimensionnement des conduits avec Checkflam ou Conduit Reno pour savoir si le diametre des conduits est adapté https://www.poelesabois.com/dossiers-speciaux/outil-dimensionnement-conduits.php . Notez la force et la direction du vent ou bien la temperature pour comprendre la cause.
Jean
Pas certain de tout comprendre ;) Faites un calcul de dimensionnement des conduits avec Checkflam ou Conduit Reno pour savoir si le diametre des conduits est adapté https://www.poelesabois.com/dossiers-speciaux/outil-dimensionnement-conduits.php . Notez la force et la direction du vent ou bien la temperature pour comprendre la cause.
Jean (31) le 04/09 :
Bonjour
J'ai un poêle "œuf" invicta avec 8/9 m de tuyau diam 200. Parfois le poêle au minimum mais chargé s'emballe, je suis obligé de retirer des bûches (dangereux !). Faut il à priori réduire le tuyau ? Mettre un modérateur ? Les 2 ?
Merci pour vos articles.
Bonjour
J'ai un poêle "œuf" invicta avec 8/9 m de tuyau diam 200. Parfois le poêle au minimum mais chargé s'emballe, je suis obligé de retirer des bûches (dangereux !). Faut il à priori réduire le tuyau ? Mettre un modérateur ? Les 2 ?
Merci pour vos articles.
Cyril (73) le 05/04 :
Jean Pierre
On a mis a jour notre article suite a votre question . En fait il est preferable d'ecrire qu' Un poêle à granulés ou insert à granulés ne nécessite pas l'installation d'un modérateur de tirage.
Maintenant c'est possible qu'Oliger commercialise des appareils avec une spécificité telle qu'il faudrait y mettre systématiquement un modérateur de tirage... A voir avec eux.
Jean Pierre
On a mis a jour notre article suite a votre question . En fait il est preferable d'ecrire qu' Un poêle à granulés ou insert à granulés ne nécessite pas l'installation d'un modérateur de tirage.
Maintenant c'est possible qu'Oliger commercialise des appareils avec une spécificité telle qu'il faudrait y mettre systématiquement un modérateur de tirage... A voir avec eux.
jean-Pierre (73) le 01/04 :
Bonsoir
je lis une note de votre article (très intéressant) qu'il ne faut pas installer de modérateur de tirage sur un poêle à granulés, mais Oliger avec ses poêles à granulés fournit un modérateur de tirage avec obligation de le mettre sur la sortie verticale des fumées , qu'en pensez-vous ?
Cordialement
Bonsoir
je lis une note de votre article (très intéressant) qu'il ne faut pas installer de modérateur de tirage sur un poêle à granulés, mais Oliger avec ses poêles à granulés fournit un modérateur de tirage avec obligation de le mettre sur la sortie verticale des fumées , qu'en pensez-vous ?
Cordialement
Cyril (95) le 27/12 :
Bernard
C'est dur a dire a distance... Estimez vous que cela produit une chaleur correspond au cobustible brulé ?
Le mieux serait de demander a l'installateur ce qu'il en pense car c'est lui le responsable. A t il fait un calcul de dimensionnement des conduits ?
Bernard
C'est dur a dire a distance... Estimez vous que cela produit une chaleur correspond au cobustible brulé ?
Le mieux serait de demander a l'installateur ce qu'il en pense car c'est lui le responsable. A t il fait un calcul de dimensionnement des conduits ?
Bernard (95) le 22/12 :
Bonjour, j'ai fait installé un poêle à bois en place d'un insert. Le tirage est très vif avec le froid, les bûches se consument vite et la flamme est forte. La pose d'un modérateur est -elle recommandée? Cordialement.
Bernard
Bonjour, j'ai fait installé un poêle à bois en place d'un insert. Le tirage est très vif avec le froid, les bûches se consument vite et la flamme est forte. La pose d'un modérateur est -elle recommandée? Cordialement.
Bernard
