Installation Insert Jotul I 520

#1 01-04-2021 18:01:00
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Installation Insert Jotul I 520

Voila voila, ayant déménagé au 1er mars (raison de mon absence momentanée sur le forum) j’ai découvert dans ma nouvelle demeure une cheminée à foyer ouvert de dimensions assez imposante. Étant donné que je veux récupérer des calories il est hors de question de laisser ce foyer tel quel, bien qu'il ait été très bien conçu au moment où il a été installé.

La maison est équipée en chauffage principal d'un chauffage central dont la source de chaleur est assurée par une pompe à chaleur Mitsubishi qui a moins d'un an  C'est très bien me direz vous mais même si la pompe à chaleur est économique, elle a tout de même besoin d'électricité pour transporter les calories et vu l'évolution du prix de l'énergie électrique autant seconder ce mode de chauffage par un chauffage au bois avec un bon rendement, et puis quand même un joli feu de bois dans une cheminée a un charme irremplaçable .

J'ai donc fait appel à une entreprise familiale qui a pignon sur rue et exerce depuis plus de 40 ans dans la région.

Le but est de conserver l'âtre et la hotte imposante (3,25m de hauteur) afin de limiter la dépense qui serait bien plus conséquente si on cassait tout pour tout refaire. Les dimensions de l'âtre ont imposé un appareil qui sera le Jotul I520 dont les dimensions s'adapteront très bien à celles de l'âtre une fois les grilles de convection et l'habillage installés.

Donc suite au prochain numéro ou je décrirai les travaux d'installation qui devraient se faire fin juin en y ajoutant quelques photos, puis ensuite je vous dirai comment tout cela fonctionne.

A très bientôt

Hors ligne

Mesurez le taux d'humidité de vos bûches grâce au testeur d'humidité disponible dans la boutique de Allobois.com
#2 06-04-2021 21:11:04
Cyril
Administrateur
Inscription : 10-12-2008
Messages : 965
Site Web

Re : Installation Insert Jotul I 520

Content de te revoir ERG et vivement les photos wink
D'ailleurs tu veux commencer a poster la photo actuelle pour qu'on ait l'historique.

A bientot big_smile

Hors ligne

#3 08-04-2021 16:45:14
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

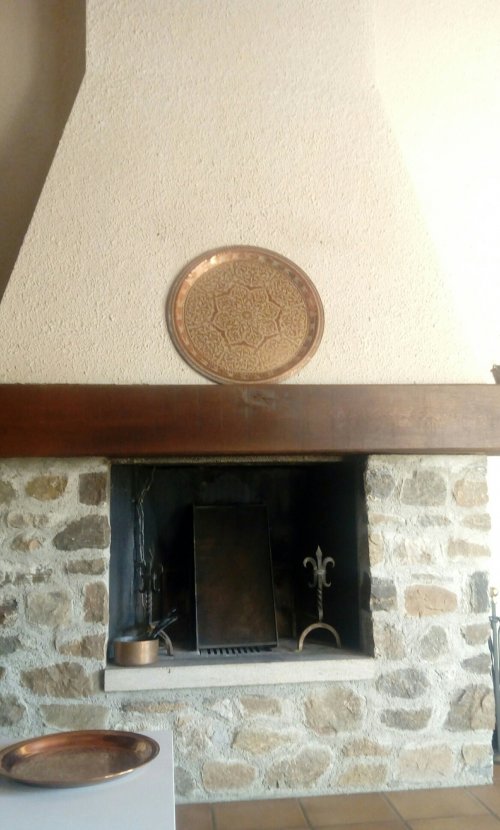

Voila la photo de la cheminée à foyer ouvert. smile smile

C'est assez imposant, et vu la configuration, du fait que le plafond est très haut (dans les 5 m et présence d'une mezzanine) je suis en train de voir pour installer en même temps un destratificateur thermique afin de ne pas avoir toute la chaleur en haut du local et avoir 35° au plus haut pour avoir 20° au niveau de la pièce. C'est comme une petite turbine qu'on installe au point le plus haut et qui renvoie l'air chaud vers le bas, on obtient comme ça une température homogène.

Hors ligne

#4 27-04-2021 07:06:08
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

J'ai une question pour les pros du site :
L'insert qui va être installé a une sortie en 150, l'installateur prévoit un tubage en 180 avec la pièce de jonction qui va bien 150 ---> 180. Que pensez vous du fait de changer de cote sachant que la longueur du conduit de fumées fait 5,50 m? J'ai posé la question et il m'a été répondu que si je voulais on pouvait tuber en 150, mais qu'en général ils tubent avec une cote au dessus afin de faciliter le ramonage, le fonctionnement etc etc.
Vous en pensez quoi?

Hors ligne

#5 28-04-2021 06:35:41
Modinox
Expert
Inscription : 31-01-2020
Messages : 18
Site Web

Re : Installation Insert Jotul I 520

Bonjour,

Les deux sont surement possible, mais le meilleur moyen de s'en assurer est de réaliser une note de calcul afin de déterminer si les deux diamètres, et si oui lequel des deux est le meilleur.

Cordialement


Modinox : distributeur et fabricant français de conduit de cheminée
https://www.modinox.com/

Hors ligne

#6 28-04-2021 23:53:06
Cyril
Administrateur
Inscription : 10-12-2008
Messages : 965
Site Web

Re : Installation Insert Jotul I 520

Erg wink

Pour les notes de calcul, peut etre se reporter a cet article
https://www.poelesabois.com/dossiers-sp … nduits.php

Hors ligne

#7 29-04-2021 17:52:39
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

OK je vais voir ça smile
Merci Cyril

Hors ligne

#8 02-05-2021 17:46:57
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

Bon vérification faite avec Checkflam, quelle que soit la configuration j'ai un excès de tirage, je ne vois pas d’autre solution que de voir pour un régulateur de tirage....

Hors ligne

Facilitez le démarrage de votre feu grâce aux allume-feux 100% naturel disponibles dans la boutique de Allobois.com
#9 04-05-2021 17:26:58
Cyril
Administrateur
Inscription : 10-12-2008
Messages : 965
Site Web

Re : Installation Insert Jotul I 520

Argh pas toujours simple avec une cheminée

C'est ici qu'on parle des moderateurs
https://www.poelesabois.com/dossiers-sp … rateur.php

Hors ligne

#10 05-05-2021 07:33:40
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

J'ai fait part à l'installateur de mes constatations et du résultat obtenu avec Checkflam (il doit se dire qu'il est tombé sur un sacré emmerdeur) et celui-ci m'a répondu qu'il connaissait bien le secteur vu que l'entreprise installe des cheminées depuis 40 ans dans la région et que la configuration qu'il me proposait était adaptée à l'aéraulique de l'endroit où je suis qui se situe à flanc de colline dans une vallée où des installations respectant les standards on souvent généré des soucis.

Hors ligne

#11 19-05-2021 09:14:51
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

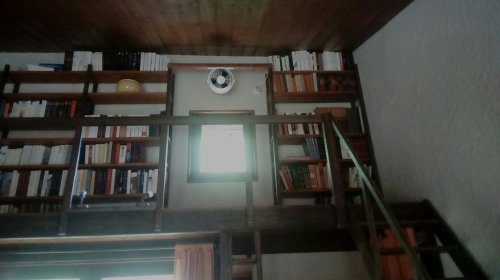

Dans l'optique de l'installation de l'insert prochainement, j'ai installé un déstratificateur d’atmosphère sur la partie la plus haute de la mezzanine (plus de 5 m) afin d'homogénéiser la température lorsque l'insert sera en fonction. Après ajustement de l'inclinaison au laser, je constate un léger flux d'air qui parvient au plus bas de la pièce ce qui laisse présager d'une bonne efficacité de l'appareil lorsque l'on sera en saison de chauffe. L’appareil est parfaitement silencieux et n'occasionne aucune gêne.

évaluation définitive lorsque l'on sera en situation de chauffe.


Hors ligne

#12 02-06-2021 09:51:43
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

Installation du bestiau prévue lundi prochain, je ferai des photos et les mettrai sur le site ..   smile  smile

Hors ligne

#13 07-06-2021 10:20:56
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

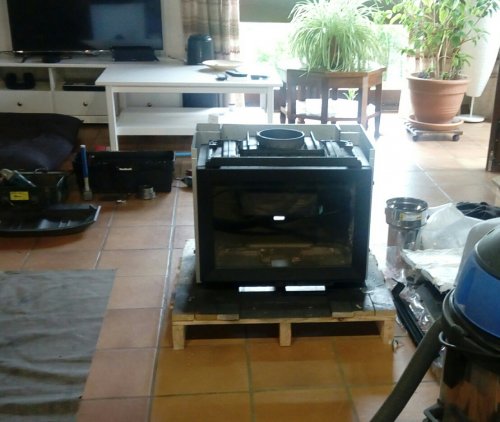

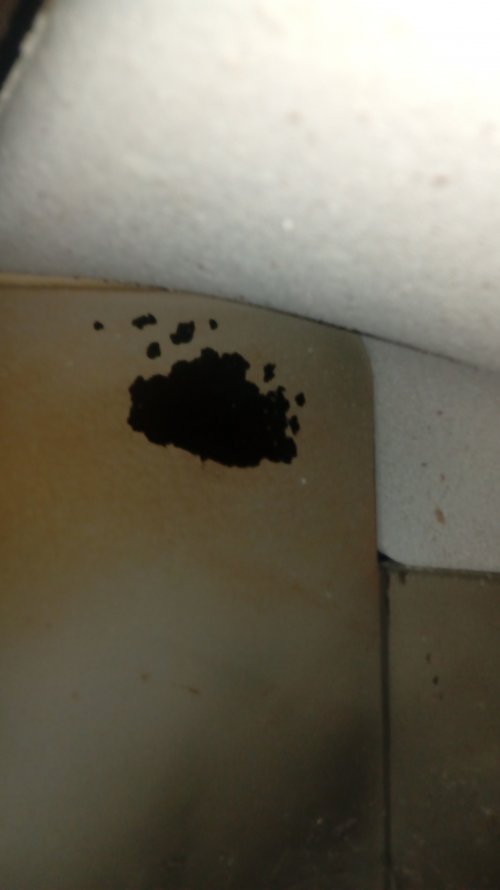

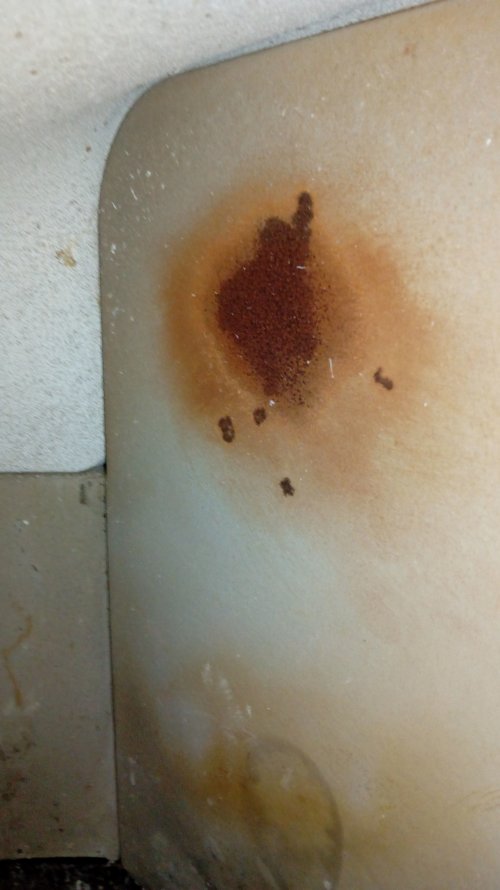

C'est le jour J. Installation de l'insert. Voila l'animal

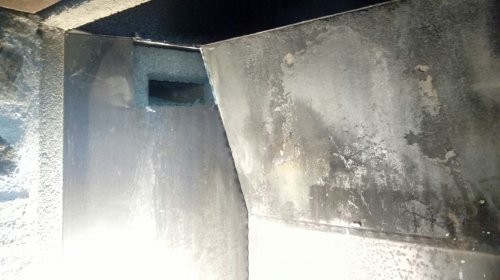

Il y a un ancien foyer ouvert en tôle de 4 mm dans l’âtre, Afin  de laisser passer l'air chaud de convection par les deux bouches latérales existantes dans la cheminée la tôle du foyer est découpée

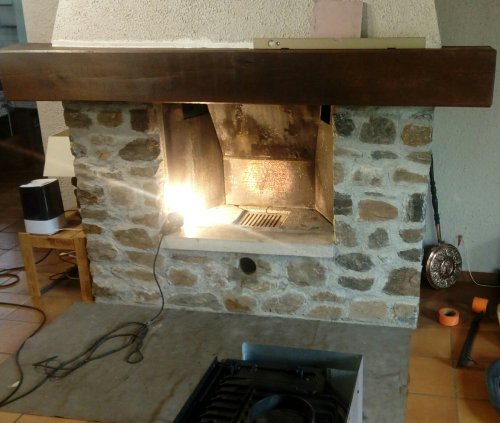

Ensuite un carottage de 100 mm est effectué sur l'avant de l'âtre et débouche dans l'ancien cendrier pour permettre l'entrée d'air frais qui après réchauffement sortira par convection des  bouches supérieures que l'on voit bien dégagées sur la photo



l'âtre va être isolé à la laine de roche et un habillage va être réalisé en placo-feu.. coté fumisterie un tubage en 180 est placé dans le conduit après ramonage de celui-ci

Suite au prochain numéro et aux prochaines photos
smile  smile  smile

Hors ligne

#14 08-06-2021 09:26:33
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

Suite de l'histoire:

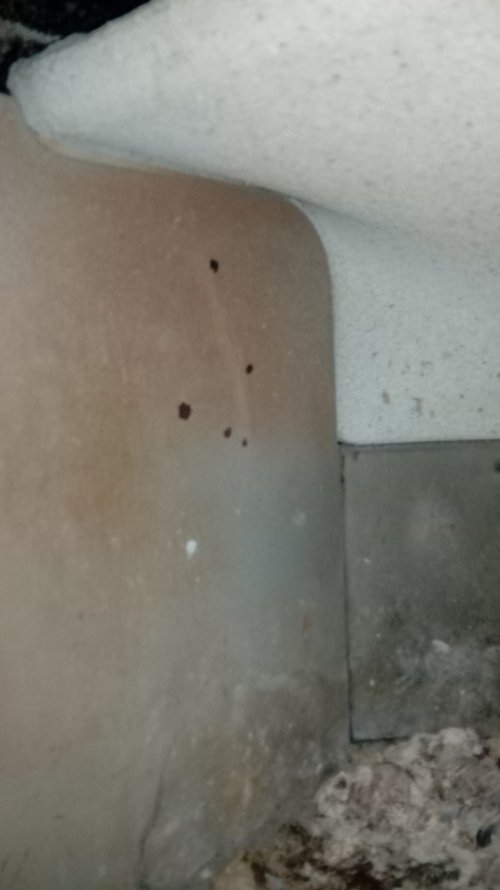

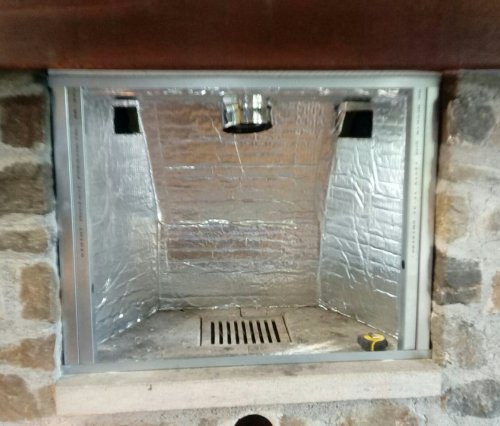

L'intérieur de l’âtre est complètement isolé avec la laine de roche, sur l’arrière en haut, des deux cotés on voit bien les sorties latérales d'air chaud:

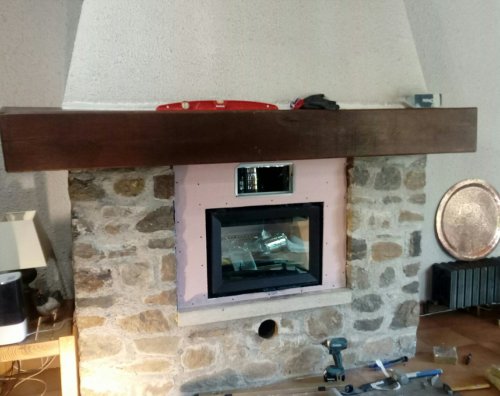

Puis la façade de l’âtre est habillée avec du placo-feu (on voit d'ailleurs la couleur rose caractéristique) et une grille de sortie d'air chaud en façade est installée, une protection pour la poutre en bois est aussi posée afin de la protéger de la chaleur:

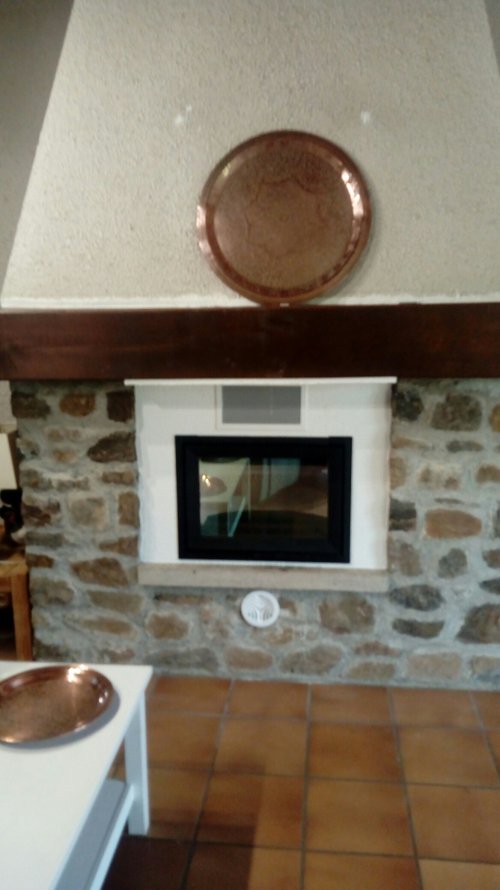

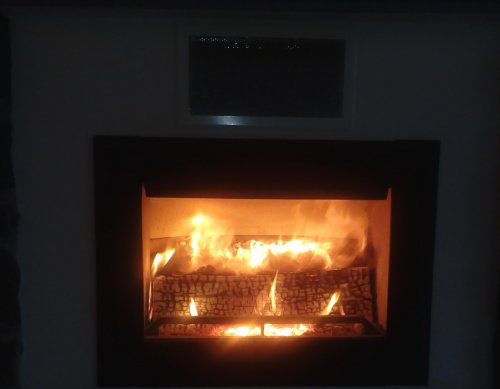

Ensuite les finitions et ma foi ça c'est assez joli hormis peut être la grille d'admission d'air froid que je remplacerai par une grille plus jolie:


Bon maintenant test quand la saison de chauffe débutera on verra si toute cette jolie usine à gaz fonctionne bien  wink

Hors ligne

#15 08-06-2021 13:09:48
JLS19
Membre actif
Inscription : 20-04-2021
Messages : 8

Re : Installation Insert Jotul I 520

Bonjour,

Belle installation, sur les photos ça rend très bien et ça a l'air proprement et sérieusement exécuté mis à part tu as raison la grille d'admission mais ça c'est un détail que tu sauras régler.....
Reste plus qu'a allumer  wink .

Hors ligne

#16 08-06-2021 21:17:00
Cyril
Administrateur
Inscription : 10-12-2008
Messages : 965
Site Web

Re : Installation Insert Jotul I 520

big_smile  big_smile  big_smile  top
Ah finie l'epoque du granulés !!!


les sorties laterales d'air chaud debouchent ou ?

Aurais tu moyen de raccorder l'arrivee d'air avec l'exterieur ou un vide d'air ?

Hors ligne

#17 09-06-2021 07:27:50
ERG
Moderateur
Lieu : Haute Loire
Inscription : 10-01-2012
Messages : 785

Re : Installation Insert Jotul I 520

Cyril a écrit :

big_smile  big_smile  big_smile  top
Ah finie l'epoque du granulés !!!


les sorties laterales d'air chaud debouchent ou ?

Aurais tu moyen de raccorder l'arrivee d'air avec l'exterieur ou un vide d'air ?


Hé oui dans ma nouvelle maison c'est une PAC air/eau toute neuve qui fournit les calories pour le chauffage central et l'eau chaude.

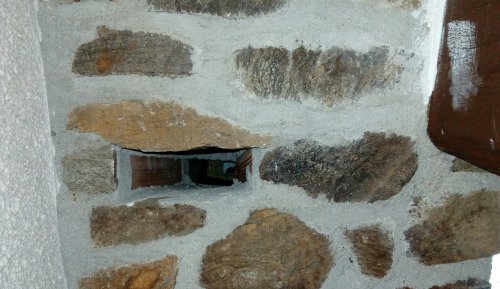

Les sorties latérales d'air chaud existaient déjà et elles débouchent de chaque côté de la cheminée. Voila comment ça se présente, je vais mettre une grille mais pas facile à poser sur de la pierre
