Insert Invicta 800 S Turbo

#1 03-06-2024 15:22:53
badaboum33
Nouveau membre
Inscription : 03-06-2024
Messages : 2

Insert Invicta 800 S Turbo

Bonjour à Tous

J'ai recupéré un Insert en tres bon état chez un ami , un INVICTA 800S Turbo.

Il a une sortie en 200mm sur le dessus. Ma cheminée est rectangulaire avec une zone libre de 180 par 450mm

Je voulais l’installer dans ma cheminée et faire le tubage, sauf que je me rends compte que je ne pourrais pas mettre autre chose que du 150 ou du 180 (peut être difficilement en frottant le flexible)

J'ai quelques questions :

1) J'ai regardé le DTU et il est indiqué qu'il est interdit de faire de réduction à la sortie de l'insert, mais rien ne dit à partir de quelle hauteur cette réduction est possible. Ou alors j'ai pas bien compris la DTU?

2) Si j'installe un Y en inox le 200m en 2 x150mm. Qu'en pensez-vous? Je ne trouve aucune littérature la dessus. La DTU permettant de faire un agrandissement de tube de 200mm à 400mm. Or en faisant une double sortie en 150mm j'aurais en superficie qui passerai de 314mm à 383mm² soit un équivalent 220mm de diametre.
200mm = superficie : 314mm²
2x 150mm = superficie : 2 x 176mm²= 383mm²

J'ai des docs et image à partager mais à priori je n'ai pas le droit (je demande aux admin)

Merci

Hors ligne

Poeles.net
Vous cherchez le poêle qu’il vous faut ?

Testez ce service gratuit qui vous suggérera des appareils adaptés en fonction de vos critères clés : https://www.poelesabois.com/outils/votre-projet.php
#2 04-06-2024 12:01:16
Cyril
Administrateur
Inscription : 10-12-2008
Messages : 1 360
Site Web

Re : Insert Invicta 800 S Turbo

Bonjour

Je pense que vous trouverez la reponse a la question 1 ici
https://www.poelesabois.com/dossiers-sp … e-bois.php

Il sera important de faire un calcul de dimensionnement a minima avec l'appli gratuite COnduit Reno.
On dit qu'on peut tenter de baisser de 1 taille donc ici de passer de  200 a 180, du coup cela semble non conseillé de passer de 200 a 150.

Pour la question 2, je n'ai jamais entend parle d'un tel cas
Le tirage sera t il suffisant avec +20% de surface (cf calcul) ? Comment garantir que le tirage sera egalement reparti entre les conduits ...la c hasardeux et je ne sais pas si c'est autorisé.

Hors ligne

#3 05-06-2024 19:45:28
badaboum33
Nouveau membre
Inscription : 03-06-2024
Messages : 2

Re : Insert Invicta 800 S Turbo

Bonjour

Merci pour votre message

Quelques photos pour argumenter la discussion

je vais aller faire un tour sur l'appli en question dont vous me parlez

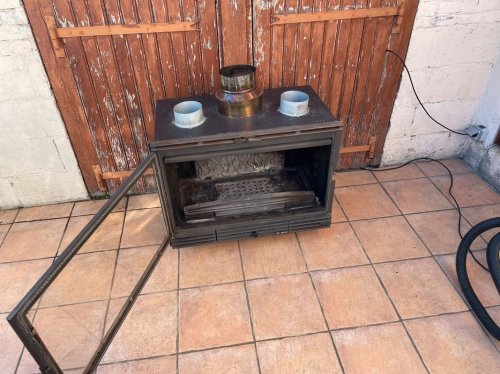

Voici l'insert en question

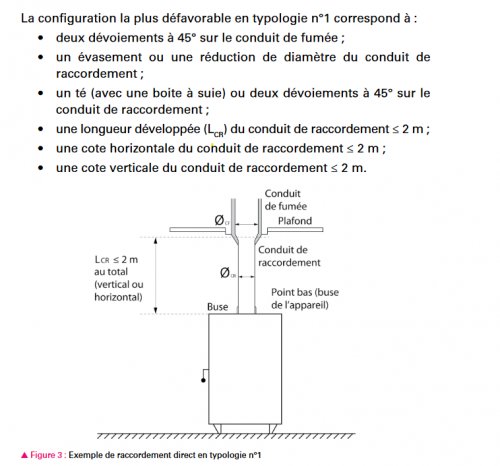

Voici la valeur H dont jai besoin de connaitre ? J'ai du mal à comprnedre le <2m.Cela sugere que la reduction doit se faire à moins de 2m?

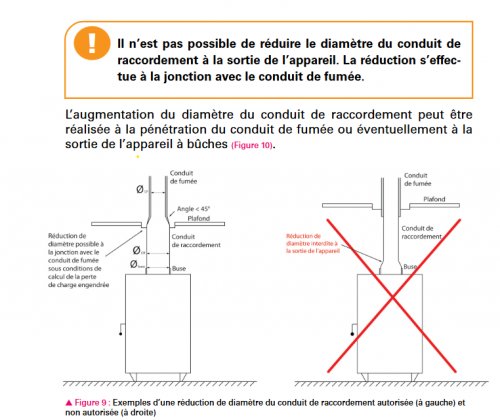

Ici le principe de montage claissque

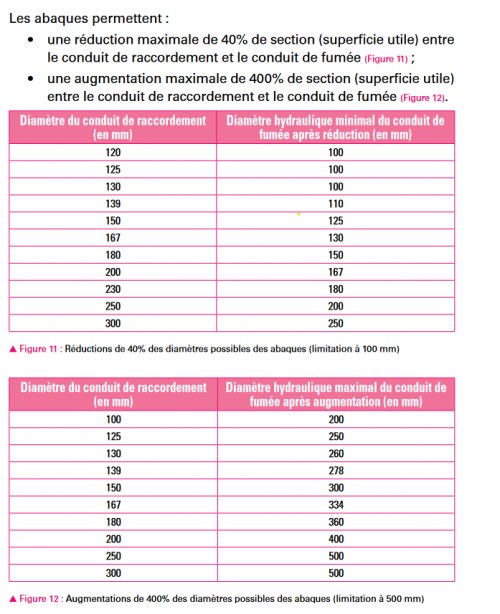

Ici les abaques de reduction et augmentation.


Dernière modification par badaboum33 (05-06-2024 19:49:53)

Hors ligne

#4 10-06-2024 12:52:37
Cyril
Administrateur
Inscription : 10-12-2008
Messages : 1 360
Site Web

Re : Insert Invicta 800 S Turbo

Reactions en vrac :

-Sur la photo je vois une reduction du diametre juste a la sortie de la buse
On est dans la situation interdite

-Je ne sais pas trop a quoi correspond le dessin, cela vient de la notice ?
Je crois que pour un poele on recommandera une hauteur de raccordement de 3m max, au dela il faudra utiliser un conduit isolé, c'est peut etre different pour un insert.

=> il y a trop de problematiques, je n'arrive pas a suivre
Lire le DTU 24.2 ou demander l'avis d'un professionnel, peut etre un ramoneur qui fait des audit , on en reference certains dans l'annuaire alloramonage.fr
